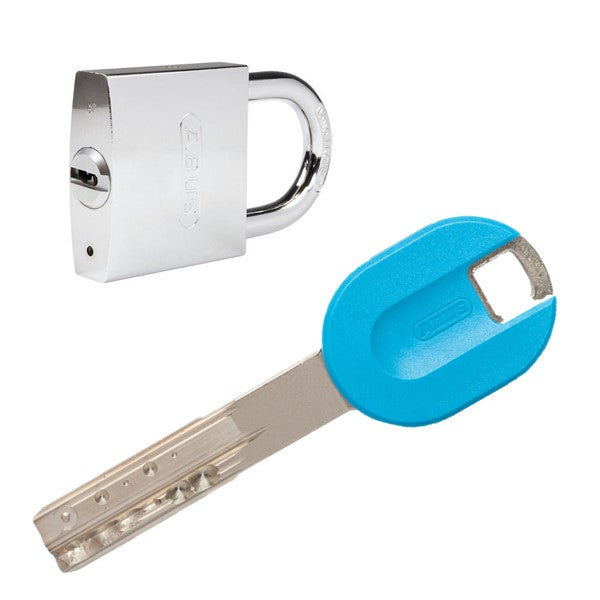

Vorhangschloss Zylindertyp 480 für die ABUS Bravus Serie Pro Cap

Einsatz und Anwendung

Das Bravus Vorangschloss Zylindertyp 480 ist gleichschließend mit allen Bravus Zylindern gleicher Serie kombinierbar.

Das Vorhangschloss aus dem Hause ABUS Pfaffenhain ist für Einzelschließungen, Gleichschließungen (alle Zylinder mit einem Schlüssel bedienen) und Schließanlagen jeglicher Zylinderanzahl geeignet.

Entscheidet man sich für eine Gleichschließung, kann das Vorhangschloss problemlos gleichschließend mit weiteren Doppelprofilzylindern, Knaufzylinder, Halbzylinder, Außenzylinder und Hebelschlösser dieser ABUS Bravus Serie kombiniert werden.

Durch das komfortable, parazentrische Wendeschlüsselprofil wir ihnen das Einführen des Schlüssels, auch bei schlechter Sicht, leicht gemacht.

Bitte beachten sie: Alle Zylinder dieser Serie werden auf ihre Bestellung hin von ABUS Pfaffenhain für sie mit ihrer gewünschten Schlüsselanzahl angefertigt und können daher nicht storniert oder umgetauscht werden.

ABUS Vorhangschloss Typ 480 - Gleichschließende Variante:

Ich besitze bereits Bravus Zylinder mit Schlüssel und benötige weitere

Zu ihren vorhandenen Zylindern können Sie gleichschließend bei uns weitere Zylinder bestellen. Kontaktieren Sie uns hierzu per E-Mail oder rufen uns an. Wir können mit Ihrer vorhandenen Sicherheitskarte bei Werksschließungen weitere Zylinder und Schlüssel anfertigen lassen.

ABUS Hangschloss Typ 480 – AUF EINEN BLICK:

Serie: ABUS Zylindertyp 480
Zylinderart: Vorhangschloss
Geprüft nach: DIN 18252, DIN EN 1303

TECHNISCHE DATEN:

System: ABUS Vorhangschloss Typ 480 mit bereits integrierter Schließtechnik
Schlosskörper Messing geschliffen und verchromt
Mit gehärtetem Stahlbügel NANO PROTECTED, Bügelhöhe innen 28 mm
Schlosskasten Höhe/Breite = 45,5 mm/50 mm
Gesamthöhe 82,5 mm mit Bügel
Bügelstärke 8 mm
Schlüssel: Mehrfach parazentrischer Wendeschlüssel aus verschleißfestem Neusilber.
Patentschutz: Ja
Markenschutz: Ja
Kopierschutz: Ja
Zuhaltungen gesamt: 6 auf bis zu zwei Ebenen.
Bohrschutz: Ja
Sicherheitskarte: Ja
Produktzertifizierung: Zertifiziert nach DIN 18252 und DIN EN 1303
Produkt: Made in Germany

IHR SICHERHEITSPLUS:

• Patentiertes Intellitec-System
• Schlüsselkopierschutz
• Markenschutz unter deutscher Markenqualität
• Manipulationsschutz

IHR ANWENDUNGSPLUS:

• Einzel- oder gleichschließend
• Privat oder gewerblich nutzbar
• Erweiterung möglich
• Mit Sicherungskarte

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
