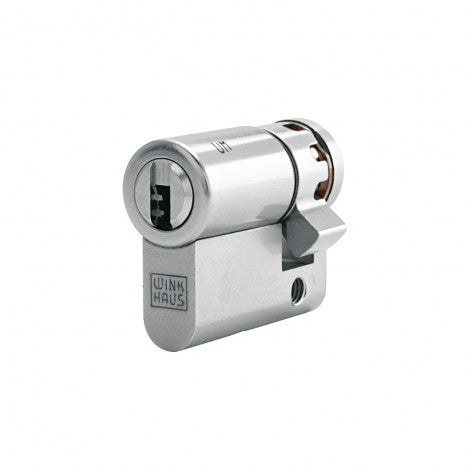

Profil-Halbzylinder WINKHAUS keyTec X-tra

Der WINKHAUS keyTec X-tra Profil-Halbzylinder bietet höchste Sicherheit und Flexibilität für moderne Schließsysteme. Dank seines modularen Aufbaus lässt sich der Zylinder jederzeit an veränderte Türstärken anpassen. Die Kombination aus bis zu 20 radial angeordneten Sperrstiften in vier Reihen, serienmäßigem Bohr- und Ziehschutz sowie einem komfortablen Wendeschlüssel sorgt für optimalen Schutz und Bedienkomfort.

Sicherheitsmerkmale:

• Bis zu 20 radial angeordnete Sperrstifte in vier Reihen

• Serienmäßiger Bohr- und Ziehschutz durch Hartmetallstifte im Zylinderkern und -gehäuse

• Hoher Manipulationsschutz durch Pickingschutz

• Modularer Zylinderaufbau zur nachträglichen Längenänderung

• Getrennte Profilreihen zwischen Zentralschloss- und Hauptschlüsselanlagen

• Patentrechtlich geschütztes Profil mit Sicherungskarte

Technische Details:

• Gefertigt nach DIN 18252 und EN 1303

• Zylindergehäuse aus Messing, vernickelt oder messingmatt

• Einteiliger Schließbart aus Sinterstahl, korrosionsgeschützt

• Vertikaler Schlüsseleinzug für komfortable Bedienung

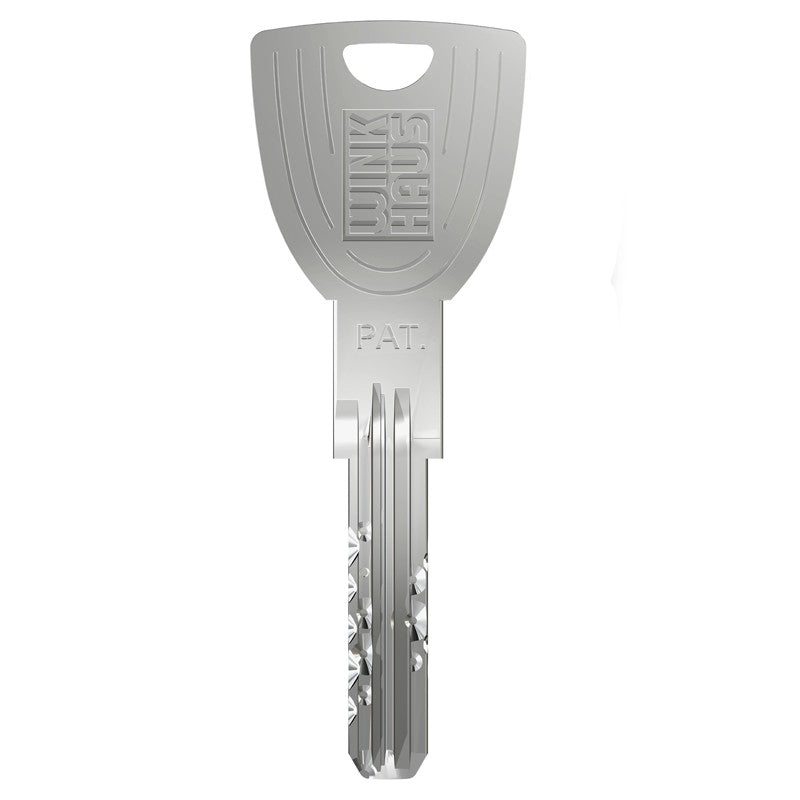

• Schlüssel aus verschleißfestem Neusilbermaterial

• Ergonomisch geformter Schlüsselkopf mit spezieller Schlüsselspitze für leichtes Einführen

• 13,5 mm Schlüsselhals für die Kombination mit gängigen Schutzbeschlägen

Lieferumfang:

• 1 × WINKHAUS keyTec X-tra Profil-Halbzylinder (gewählte Länge)

• 3 × codierte Wendeschlüssel

• 1 × Befestigungsschraube

• 1 × Sicherungskarte

Verfügbare Varianten:

• Zylinderlängen: von 30/10 mm bis 75/10 mm (in 5-mm-Schritten)

• Gleichschließend oder verschiedenschließend

• Zylinderfärbungen: Nickel, Messing matt, Messing poliert

• Anzahl der Schlüssel: 3 bis 30 Stück

Zubehör (optional erhältlich):

• Zusätzliche codierte Schlüssel

• Schlüsselkappen in fünf Intensivfarben (Blau, Gelb, Grün, Rot, Schwarz)

• Montagehilfe für passgenauen Einbau

• Zylinderschrauben in verschiedenen Längen (M5)

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
