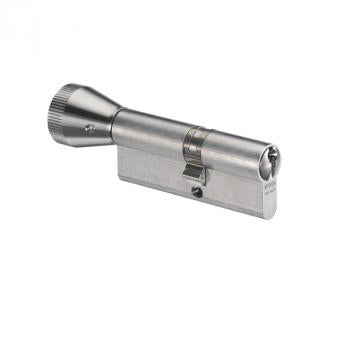

Knaufzylinder ASSA ABLOY Zeiss IKON 45

Der IKON 45 Knaufzylinder basiert auf dem patentierten Radii‑Profil 45 (SK6). Sechs aktiv federnde Stiftzuhaltungen und ein parazentrisches Schlüsselprofil bieten effektiven Schutz gegen Picking, Schlüsselkopie und Manipulation. Serienmäßig ist ein gehärteter Bohrschutz integriert, optional mit erweiterten Sicherheitsstufen (Bohrschutz B/D, Ziehschutz). Der Schlüssel besteht aus Nickel‑Silber, verfügt über 13 mm Hals und ergonomischen Griff. Eine Sicherungskarte schützt vor unkontrollierter Schlüsselanfertigung. Zertifiziert nach DIN EN 1303 Klasse 6 und DIN 18252. Der innenliegende Drehknauf ermöglicht komfortables Öffnen ohne Schlüssel.

Sicherheitsmerkmale

• 6 aktiv federnde Stiftzuhaltungen (Radii‑Profil 45) 

• Parazentrisches Profil erschwert Picking/Schlagschlüssel 

• Gehärteter Bohrschutz serienmäßig (Option B/D und Ziehschutz) 

• Sicherungskarte für kontrollierte Schlüsselanfertigung

• Patentiertes Profil bis mindestens 2030/32

• Zertifiziert: DIN EN 1303 Klasse 6, DIN 18252 

Technische Details

• System: IKON Radii‑Profil 45 (SK6)

• Zylindertyp: Knaufzylinder mit innenliegendem Drehknauf

• Material: Messingzylinder mit satinvernickelter Oberfläche

• Schlüssel: Nickel‑Silber, 13 mm Hals, Quadratkopf

• Knaufdurchmesser und Form je nach Modell

• Verschiedene Längen erhältlich (z. B. 30/30, 35/35 etc.)

Schlüssel

• 3 Wendeschlüssel inklusive

• Sicherungskarte zur autorisierten Nachschlüssel-Fertigung

• Zusätzliche Schlüssel optional bestellbar

Lieferumfang

• 1 × IKON 45 Knaufzylinder (gewählte Länge)

• 3 × Wendeschlüssel

• 1 × Sicherungskarte

• 1 × Stulpschraube M5 × 85 mm

Varianten

• Längen: 30/30 bis 80/80 mm im 5‑mm‑Raster

• Oberflächen: Satinnickel (Standard) oder verchromt auf Wunsch

• Knaufformen: z. B. rund Ø 42 mm oder konisch Ø 28 mm

• Sicherheitsoptionen: SK6 Bohrschutzklasse B/D, Ziehschutz, Komfort-Freilauffunktion

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
