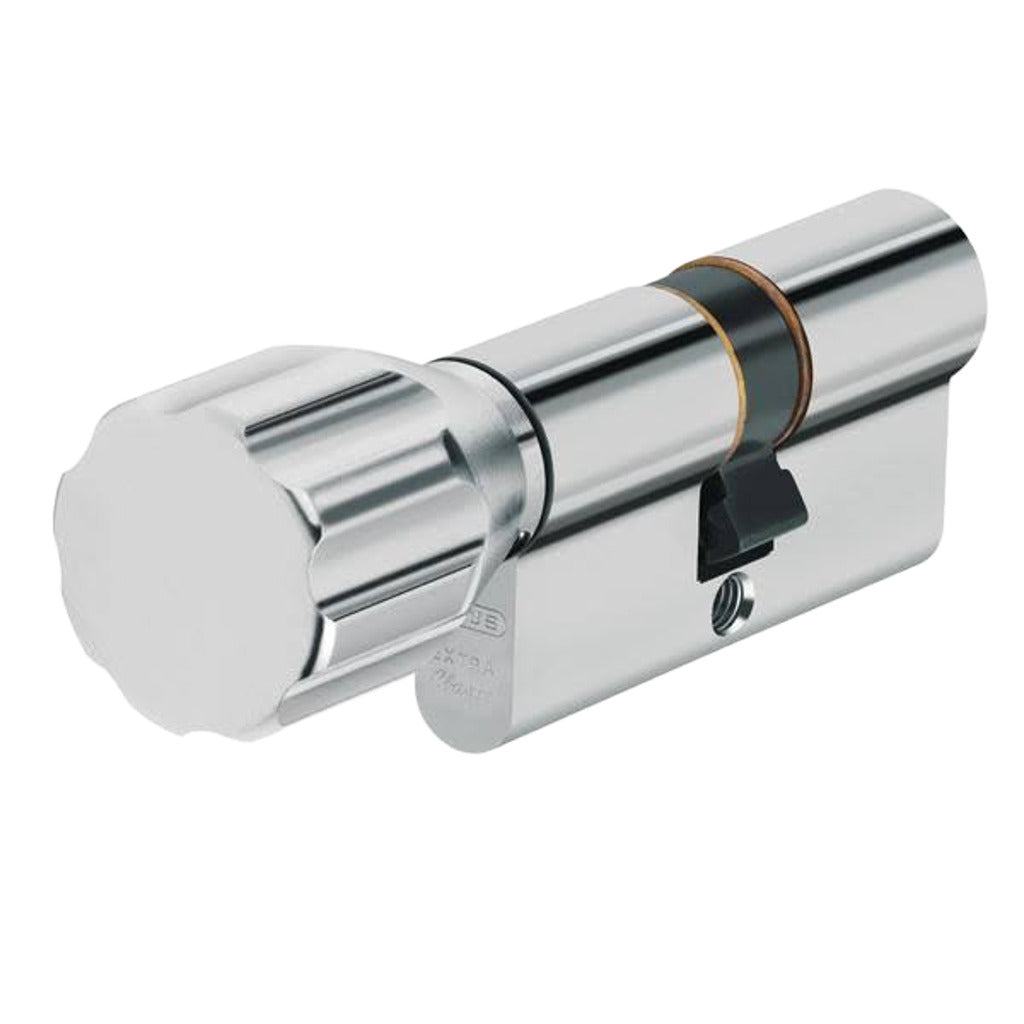

Knaufzylinder ABUS EC660

ABUS EC660 Knaufzylinder

Einsatz und Anwendung

Der Knaufzylinder EC660 von ABUS ist ein hochwertiger und sehr sicherer Türzylinder mit 10 Schließelementen in 2 Stiftreihen. Er vereint Sicherheit und Qualität zu einem guten Preis!

Der ABUS EC660 ist für Haus-Eingangstüren oder Wohnungs-Abschlusstüren geeignet. Dieses System ist gleichschließend kombinierbar mit dem ABUS Panzerriegeln, den Türzusatzschlössern und dem Vorhangschloss.

Er ist standardmäßig mit Not- und Gefahrenfunktion ausgestattet. Sie können außen schließen, auch wenn der Schlüssel innen steckt.

Originale ABUS-Ersatzschlüssel, in diesem Fall die hochwertigen Bohrmuldenschlüssel und Zylinder werden nur mit Sicherungskarte hergestellt. Dies und der SKG geprüfte Bohrschutz durch gehärtete Stahlstifte bieten ihnen Sicherheit vor unerwünschten Schlüsselkopien und Zylindermanipulation. Der stabile Wendeschlüssel, wird waagrecht ins Schloss eingeführt und bietet dem Anwender höchsten Komfort und einfache Bedienung in 100% deutscher Qualität.

Der Türzylinder ist sowohl für einen gewerblichen als auch für einen Einsatz im privaten Bereich, wie in Wohnungstüren und Haustüren einsetzbar.

Der EC660 Knaufzylinder eignet sich ideal für die Hauseingangstüren von Mehrfamilienhäusern. Außerdem erhalten sie den Zylinder als Halbzylinder, Außenzylinder und als Vorhangschloss.

Bitte beachten Sie die Nachkaufsicherheit bei diesem Produkt.

ABUS EC660 Türzylinder - Gleichschließende Variante:

Gleichschließend ist der Schließzylinder mit den verschiedenen ABUS Panzerriegeln, der Außenzylinder mit den Türzusatzschlössern und dem Vorhangschloss 83 AL kombinierbar. Hier besteht für den Anwender die Möglichkeit, alle Schlösser bequem mit einem Schlüssel zu bedienen. So können gewerbliche Räume oder Privateigentum gesichert werden – Ein Schlüssel für Haus und Hof.

ABUS EC660 Türzylinder - Maße und Montage:

Die Zylinder sind in verschiedenen Längen erhältlich.

Mit Hilfe unserer Zeichnung können Sie bequem zuhause an der Tür ausmessen, welche Zylinderlänge für Sie in Frage kommt. Sollten Sie hierzu Fragen haben, nehmen Sie gerne Kontakt zu uns auf!

ABUS EC660 Türzylinder – AUF EINEN BLICK:

Serie: EC660
Zylinderart: Knaufzylinder
Geprüft nach: DIN EN 1303, DIN 18252, ISO 9001:2008

Technische Daten

2 Stiftreihen
10 Schließelemente
Langer Schlüsselschaft, für Ziehschutzbeschläge ideal
Sicherungskarte
Bohrschutz: SKG geprüfter Anbohrschutz durch gehärtete Stahlstifte
Ziehschutz: Standard
Verschlusssicherheit: 10 Schließelemente auf 2 Ebenen
Schlüsselprofil: Bohrmulden-/ Wendeschlüssel
ABUS Global Protection Standard (GPS) 8
Mit Not- und Gefahrenfunktion

IHR SICHERHEITSPLUS:

• Patentierter Schlagschlüsselschutz
• Markenschutz unter deutscher Markenqualität
• Kopierschutz, Manipulationsschutz
• SKG geprüfter Anbohrschutz
• ABUS Global Protection Standard (GPS) 8

IHR ANWENDUNGSPLUS:

• Einzel- oder gleichschließend
• Privat oder gewerblich nutzbar
• Erweiterung möglich
• Mit Sicherungskarte
• Mit integrierter Not- und Gefahrenfunktion
• TOP Preis-Leistungs-Verhältnis

VERPACKUNGSINHALT:

1 Stück Zylinder
1 Stück Befestigungsschraube M5 x 80mm
1 Sicherungskarte

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
