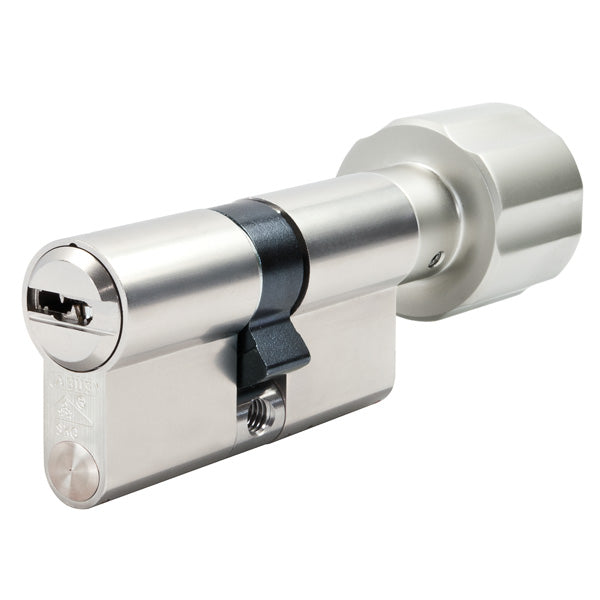

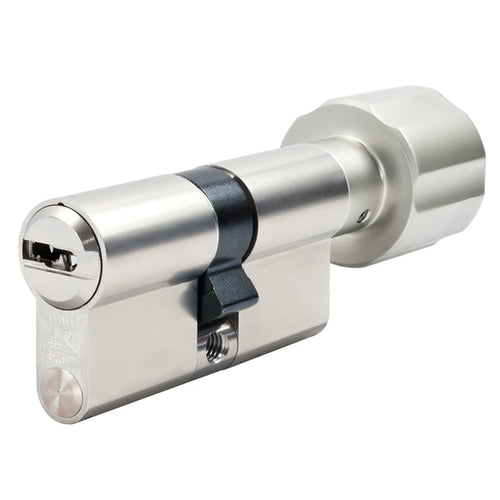

Knaufzylinder ABUS Bravus.2500 MX Magnet

ABUS Bravus.2500 MX Magnet Knaufzylinder – AUF EINEN BLICK:

Serie: Bravus.2500 MX Magnet
Zylinderart: Knaufzylinder
Geprüft nach: DIN 18252, DIN EN 1303

TECHNISCHE DATEN:

System: Bravus.2500 MX Magnet

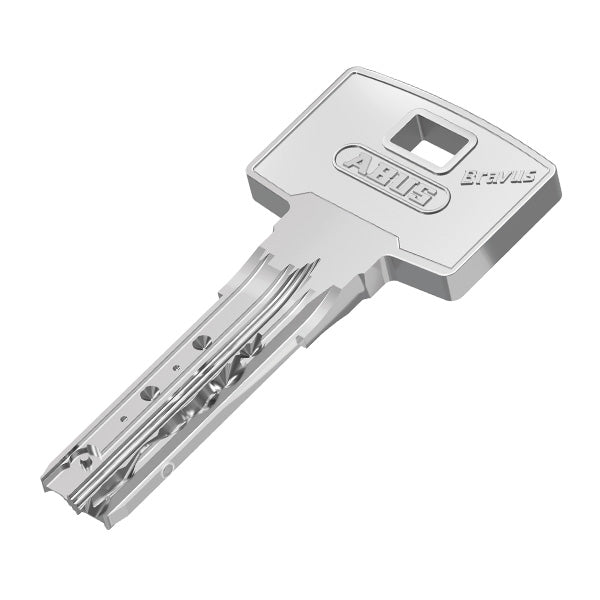

Schlüssel: Mehrfach parazentrischer Wendeschlüssel aus verschleißfestem Neusilber.
Schlüsseleinführung: Horizontal
Patentschutz: Ja
Markenschutz: Ja
Kopierschutz: Intellitec System mit mehrdimensionaler Berechtigungsprüfung,
Magnettechnologie im Schlüssel und Zylinder
Zuhaltungsebenen: 2
Zuhaltungen gesamt: 10
Modulbauweise: Ja
Grundlänge: 30,5/30,5 mm in MX bei Europrofil-Knaufzylinder
Sicherheitskarte: Ja
Klasse D bei Europrofilzylinder dank SKG*** Zertifizierung
Produktzertifizierung: Zertifiziert nach DIN 18252 und DIN EN 1303
Produkt: Made in Germany
Außenmaß: 30, 35, 40, 45, 50, 55, 60, 65, 70, 75
Innenmaß: 30, 35, 40, 45, 50, 55, 60, 65, 70, 75

IHR SICHERHEITSPLUS:

• Patentiertes Intellitec-System mit Magnettechnologie
• 3D-Schlüsselkopierschutz
• Zylinderlänge kann nachträglich verändert werden
• Markenschutz unter deutscher Markenqualität
• Manipulationsschutz

IHR ANWENDUNGSPLUS:

• Einzel- oder gleichschließend
• Privat oder gewerblich nutzbar
• Erweiterung möglich
• Mit Sicherungskarte
• Mit integriertem Not- und Gefahrensystem (optional)

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
