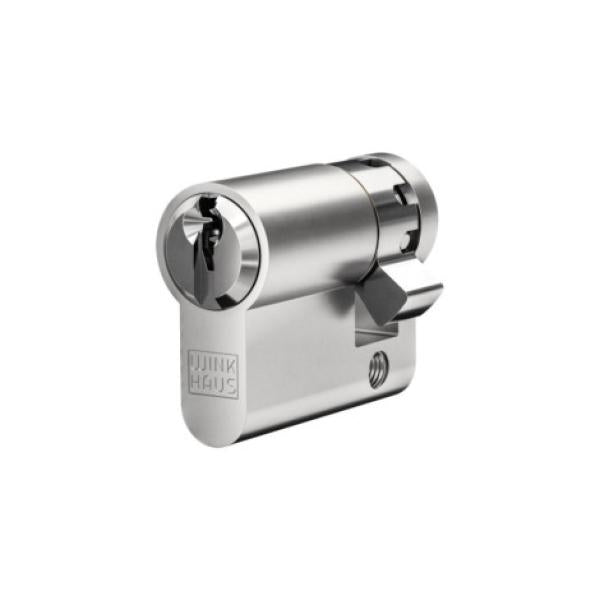

Halbzylinder WINKHAUS keyTec VSX

Der WINKHAUS keyTec VSX Halbzylinder bietet eine kompakte und sichere Lösung für Türen mit begrenztem Platzangebot. Mit seiner robusten Bauweise und dem bewährten keyTec VSX Schließsystem eignet er sich ideal für den Einsatz in privaten und gewerblichen Bereichen. Die mitgelieferte Sicherungskarte gewährleistet einen hohen Schutz vor unautorisierten Schlüsselkopien.

Sicherheitsmerkmale:

• 6 gefederte massive Stiftzuhaltungen je Seite

• Bis zu 10 zusätzliche Radialstifte für erhöhten Manipulationsschutz

• Serienmäßiger Bohr- und Pickingschutz durch gehärtete Stahlstifte

• Parazentrisches Profil für erhöhte Aufsperrsicherheit

• Patentschutz bis 2038

• Sicherungskarte zum Schutz vor unautorisierten Schlüsselkopien

Technische Details:

• System: keyTec VSX

• Zylindertyp: Halbzylinder

• Material: Neusilber

• Normen: DIN 18252, EN 1303

• Mindestlänge: 30/10 mm

• Optional: Bohr- und Ziehschutzvarianten (SKG** oder SKG***)

Schlüssel:

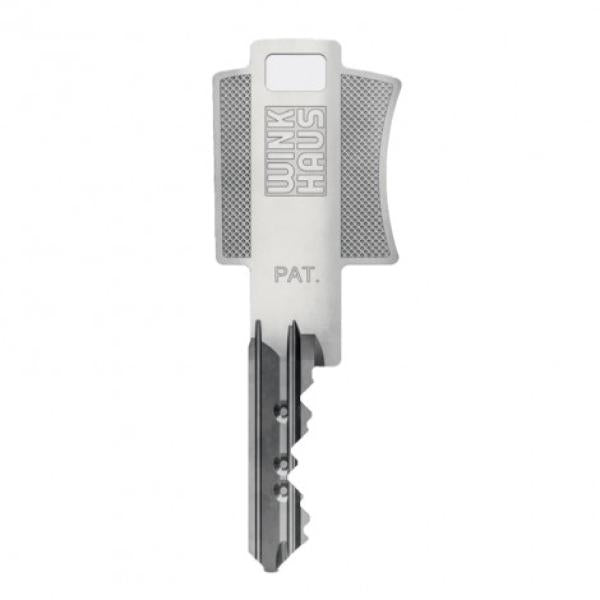

• 3 codierte Wendeschlüssel im Lieferumfang enthalten

• Weitere Schlüssel optional bestellbar (nur mit Sicherungskarte)

• Ergonomisches Design mit Griffmulde für komfortable Handhabung

Lieferumfang:

• 1 × WINKHAUS keyTec VSX Halbzylinder (gewählte Länge)

• 3 × codierte Wendeschlüssel

• 1 × Sicherungskarte

• 1 × Befestigungsschraube (M5x70 mm)

Varianten:

• Zylinderlängen: ab 30/10 mm (jeweils in 5 mm-Schritten)

• Schließung: verschiedenschließend oder gleichschließend

• Optional mit Bohr- und Ziehschutz (SKG** oder SKG***)

Zubehör (optional erhältlich):

• Zusatzschlüssel (codiert, nur mit Sicherungskarte)

• WINKHAUS Schutzbeschläge mit Kernziehschutz

• Zylinderschrauben in verschiedenen Längen (M5)

• Montagehilfe für passgenauen Einbau

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
