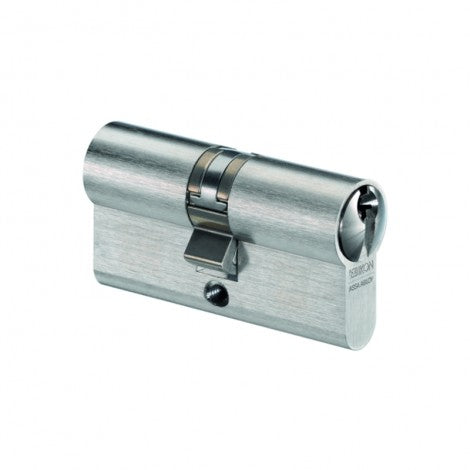

Doppelzylinder für Biffar ASSA ABLOY Zeiss IKON TK5

Der IKON TK5 Doppelzylinder ist ein hochwertiger Schließzylinder, der durch moderne Sicherheitsfunktionen und eine präzise Verarbeitung überzeugt. Er eignet sich ideal für Haustüren, Wohnungstüren und gewerbliche Zugänge und bietet einen effektiven Schutz vor mechanischen Angriffen und Manipulationsversuchen. Dank seines geschützten Schlüsselprofils und seiner flexiblen Einsetzbarkeit ist der IKON TK5 Doppelzylinder eine zuverlässige Lösung für den privaten und gewerblichen Bereich.

Merkmale des IKON TK5 Doppelzylinders:

• Bauform: Doppelzylinder für beidseitige Bedienung mit Schlüsseln.
• Sicherheitsstufe: Entspricht aktuellen Normen wie DIN EN 1303.
• Bohr- und Ziehschutz: Integrierte Sicherheitsmechanismen gegen Aufbruchsmethoden.

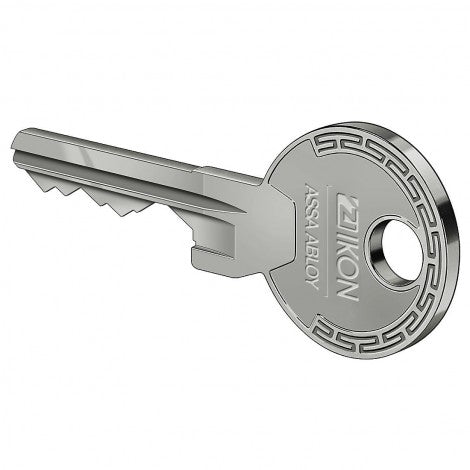

• Schlüsselprofil: Geschütztes Schlüsselprofil für erhöhten Kopierschutz.
• Materialqualität: Hochwertige Materialien für Langlebigkeit und Robustheit.
• Einsatzbereiche: Geeignet für Haustüren, Wohnungstüren und gewerbliche Zugänge.
• Montage: Einfache und schnelle Installation dank modularer Bauweise.
• Schlüsselanzahl: Lieferung mit mehreren Schlüsseln.
• Schließsystem: Nutzbar als Einzelschließung oder in Schließanlagen integrierbar.
• Anpassbarkeit: Verfügbar in verschiedenen Längen, passend für unterschiedlich dicke Türen.
• Zertifizierungen: Erfüllt hohe Sicherheitsstandards und Qualitätsanforderungen.

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
