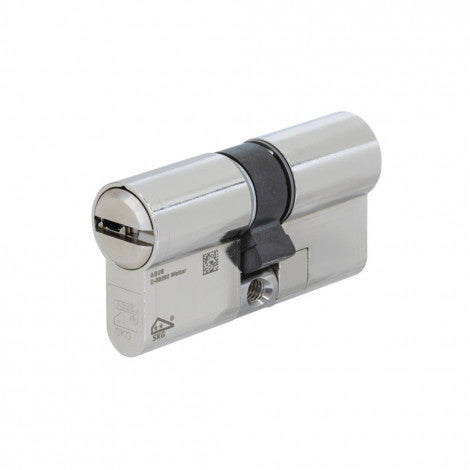

Doppelzylinder ABUS EC880

Der EC880 Doppelzylinder ist eine hochwertige und sichere Lösung für moderne Schließsysteme. Sie wurde speziell entwickelt, um höchsten Sicherheitsanforderungen in privaten, gewerblichen und öffentlichen Gebäuden gerecht zu werden. Der Doppelzylinder ermöglicht eine beidseitige Schließfunktion, wodurch die Tür auch dann auf- oder zugeschlossen werden kann, wenn auf einer Seite ein Schlüssel steckt. Das System bietet eine robuste Bauweise und ist gegen Aufbohren, Picking und andere Manipulationsversuche geschützt. Darüber hinaus ist die EC 880 Schließanlage modular aufgebaut, was eine flexible Anpassung an verschiedene Anforderungen ermöglicht. Sie ist mit modernen Schließprofilen und Schlüsseln ausgestattet, die eine hohe Kopiersicherheit gewährleisten.


Stichpunkte mit den Merkmalen zu dem EC880 Doppelzylinder

• Typ: Doppelzylinder mit beidseitiger Schließfunktion.
• Sicherheitsmerkmale:
  • Schutz gegen Aufbohren.
  • Schutz gegen Picking.
  • Manipulationssichere Mechanik.

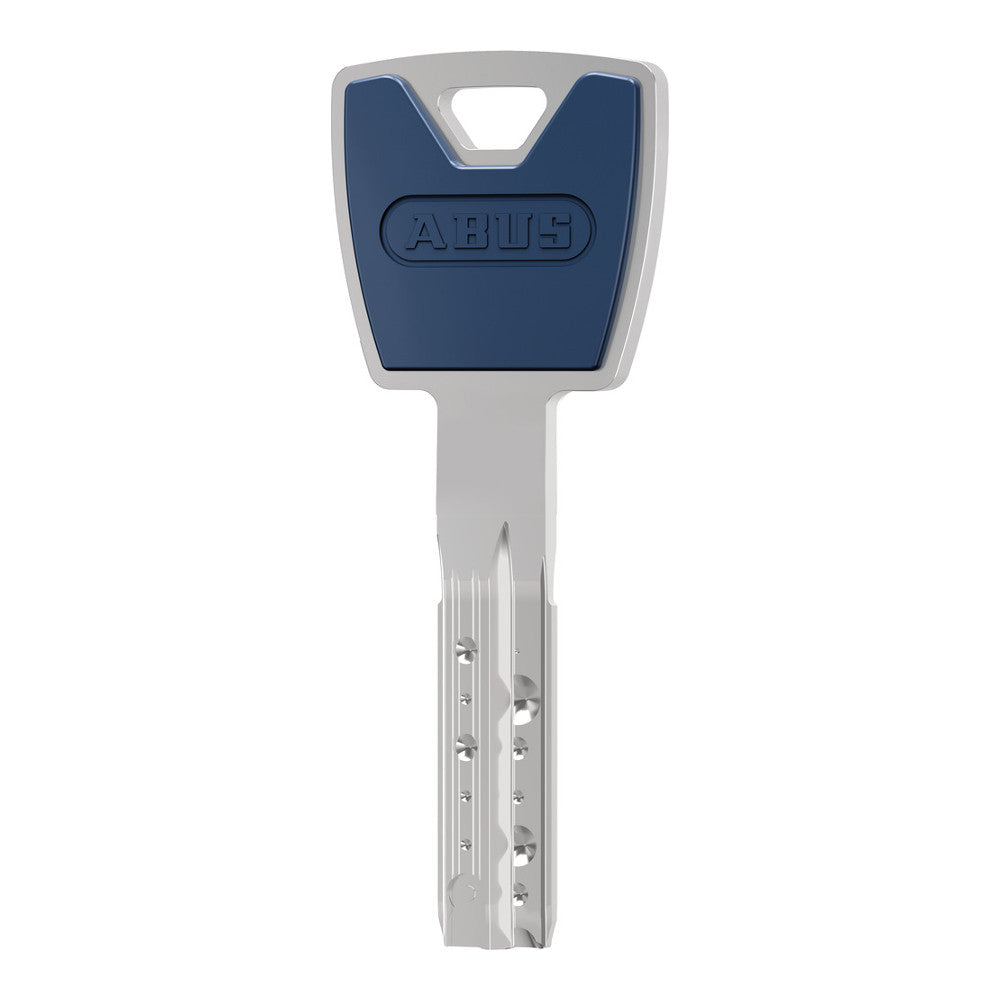

• Schlüssel:
  • Hochsicherheitsprofile mit Kopierschutz.
  • Ergonomisches Design für komfortable Handhabung.
• Flexibilität:
  • Funktioniert auch bei innen steckendem Schlüssel.
  • Modular erweiterbar für unterschiedliche Türtypen.
• Material: Robuste, langlebige Materialien für eine hohe Lebensdauer.
• Anwendungsbereiche:
  • Private Wohnhäuser.
  • Gewerbliche Objekte (z. B. Büros, Geschäfte).
  • Öffentliche Gebäude (z. B. Schulen, Behörden).
• Zertifizierung: Erfüllt höchste Sicherheitsstandards (z. B. DIN- und EN-Normen).
• Wartung: Wartungsarme Konstruktion mit langfristiger Zuverlässigkeit.
• Design: Kompakte Bauweise, passend für gängige Türsysteme.
• Optionale Features:
  • Not- und Gefahrenfunktion (beidseitiges Schließen bei gestecktem Schlüssel).
  • Integration in elektronische Schließsysteme.

Diese Schließanlage kombiniert Sicherheit, Langlebigkeit und Flexibilität und ist ideal für Anwendungen, bei denen ein hohes Sicherheitsniveau gefordert wird.

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
