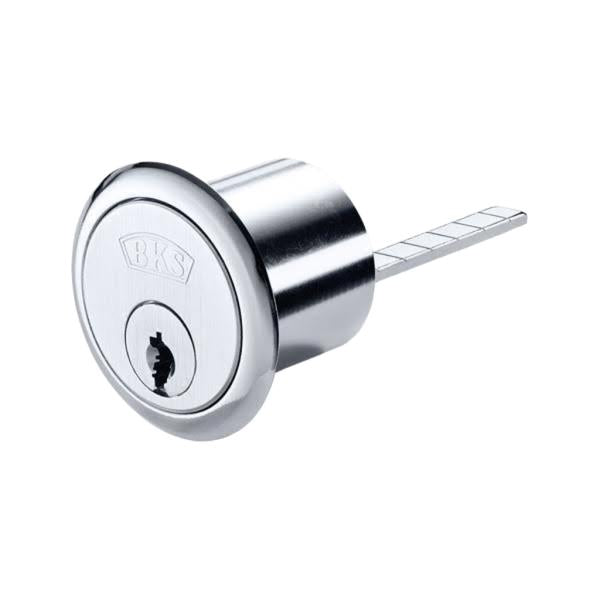

Außenzylinder BKS livius

Das bietet Ihnen das Wendeschlüsselsystem livius


Serienausstattung

• Geprüft nach DIN EN 1303 und DIN 18252
• Serienmäßig geschützt gegen Schlagpicking
• 6-stiftige Profilzylinder
• Patentierte Profilserie mit verdeckt liegenden Wellenausnehmungen
• Zylindergehäuse: Messing vernickelt
• Schlüssel: hochwertiges Neusilber
• Stulpschraube: M5 x 80 mm, Stahl vernickelt


Merkmale:

• Schlüsselart: Wendeschlüssel
• Anwendung: Privat: Sperrschließung, Privatbereich: Schließanlage
• Objektbereich: Schließanlage
• Zylinderart: Profilzylinder
• Serie: livius
• Funktion: Gefahrenfunktion
• Geeignet für den Einsatz an Feuerschutztüren

Highlights:

• Großzügige Grifffläche des Schlüssels sorgt für ein bequemes öffnen
• Die blaue Kugel ist ein Zeichen für Qualität von BKS und betont die Symmetrie
• Der verlängerte Schlüsselhalm sorgt für problemloses Einführen bei Schutzbeschlägen mit Ziehschutz
• Zusätzlicher Bohrschutz bringt Sicherheit

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
