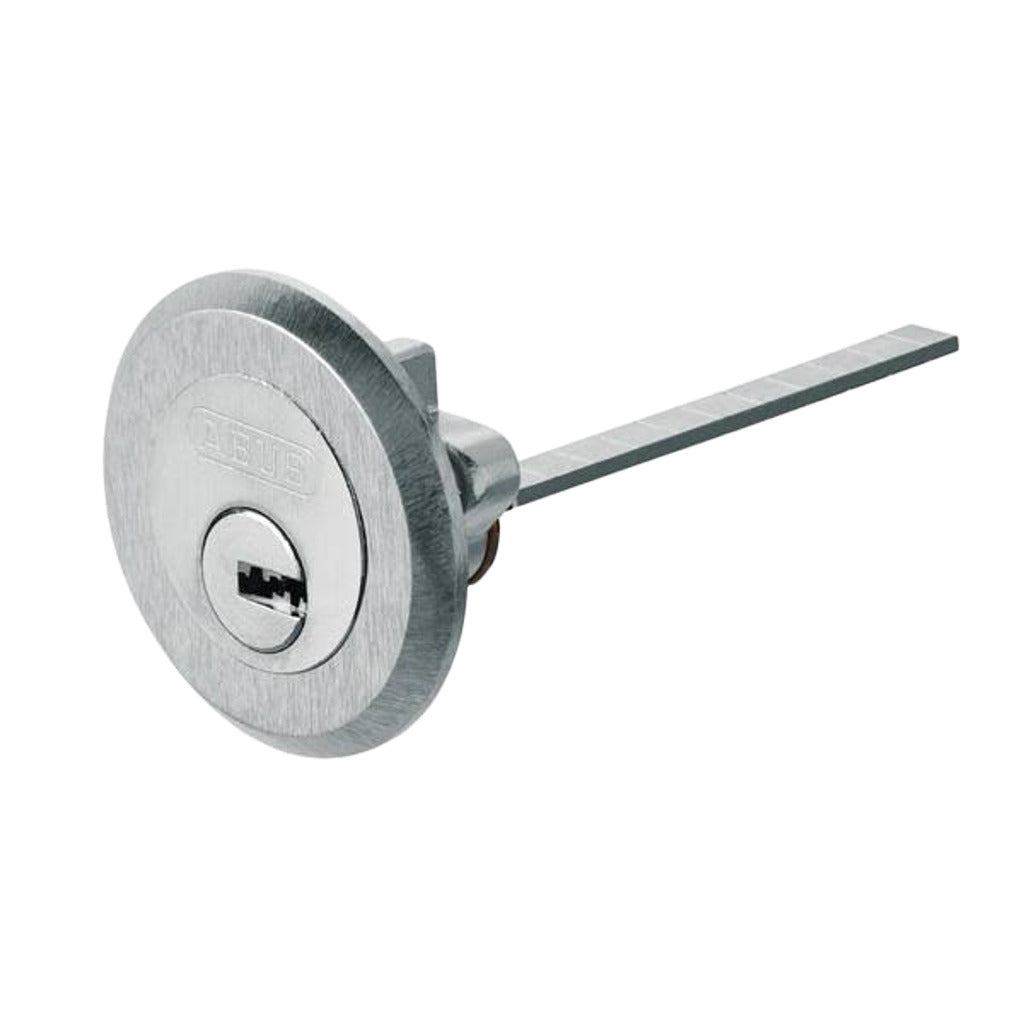

Außenzylinder ABUS XP20CRN

ABUS Schließzylinder – millionenfach bewährte Sicherheit

Der Schliezylinder XP20S ist millionenfach bewährt und nach DIN 18252 und EN 1303 gefertigt. Das System ist auch gleichschließend mit Türzusatzschlössern, Panzerriegeln, Vorhangschlössern kombinierbar.

Der Türzylinder XP20S setzt beim Einbruchschutz hohe Priorität. Die gehärteten Stahlstifte bieten hohen Anbohrschutz. Das moderne Bohrmulden - Wendeschlüsselsystem verfügt über eine Not- und Gefahrenfunktion. Sie können außen Schließen, wenn der Schlüssel innen steckt. Die Schlüssel sind mit verschiedenfarbigen Farbkappen lieferbar.

Technologie:

• Türzylinder nach DIN EN 1303, DIN 18252, ISO 9001:2008
• Zylinder und Ersatzschlüssel können nur gegen Vorlage der Sicherungskarte hergestellt werden
• Bohrmuldenschlüssel mit patentiertem Stiftsystem in der Schlüsselspitze
• höchster Schlagwiderstand durch innovative Stift-in-Stift-Technologie (Anti-Schlagtechnik, patentiert)
• mit Not- und Gefahrenfunktion
• SKG** geprüfter Anbohrschutz durch gehärtete Stahlstifte
• hochwertiges Schließsystem mit 12 unabhängigen Schließelementen in 3 Stiftebenen
• ABUS Global Protection Standard (GPS) 9
• Grundlänge Zylinder: 30/30
• erhältlich als Doppelprofilzylinder, Halbzylinder, Knaufzylinder und Außenzylinder
• mit Not- und Gefahrenfunktion
• inkl. Sicherheitskarte

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
