Außenzlinder ASSA ABLOY Zeiss IKON P0

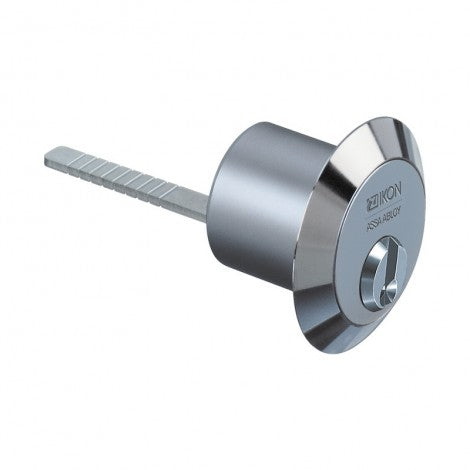

Der IKON P0 Außenzylinder ist speziell für den Einsatz an Hof- und Gartentoren, Schranken und anderen wetterexponierten Außenbereichen geeignet. Gefertigt aus hochwertigem Messing mit satinvernickelter Oberfläche, bietet er fünf gefederte Stiftzuhaltungen, serienmäßigen Bohrschutz und eine montierbare Unterlegring- sowie Anschraubplatte. Optional lässt sich der Zylinder in verschiedene Schließanlagen integrieren. Eine Sicherungskarte schützt vor unautorisierten Schlüsselkopien.

Sicherheitsmerkmale

• Fünf aktiv wirkende Stiftzuhaltungen – stabile EN 1303 Klasse‑6-Qualität

• Parazentrisches Schlüsselprofil für erhöhte Manipulationssicherheit

• Gehärteter Bohrschutz im Kern verbaut

• Patentiertes Profil – mit Sicherungskarte zur Schlüsselkontrolle

• Wetterfestes Design – konzipiert für den Outdoor-Bereich

Technische Details

• System: IKON P0

• Außenstutzen-Durchmesser: ca. 27,5 mm / Innenstutzen: ca. 30,5 mm

• Material: Messing, Oberfläche matt vernickelt; weitere Oberflächen (gebürstet, poliert) verfügbar

• Montage: über Anschraubplatte & 2 Schrauben M5 × 30 plus Unterlegring

• Profilkopf konisch, verstärkte Schlüsselführung, Schlüssel mit quadratischem Kopf

Schlüssel

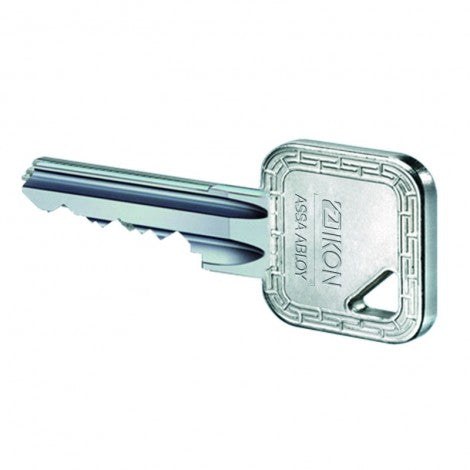

• Drei codierte Ni-Silber-Wendeschlüssel inklusive

• Sicherungskarte zur berechtigten Schlüsselnachbestellung

Lieferumfang

• 1 × IKON P0 Außenzylinder

• 3 × Wendeschlüssel

• 1 × Unterlegring

• 1 × Anschraubplatte

• 2 × Schrauben M5 × 30

Varianten

• Ausführungen: verschiedenschließend oder gleichschließend

• Auch anlagenfähig – Integration in Schließanlagen möglich (z. B. GH/H)

• Weitere Profilöffnungstypen auf Anfrage

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
