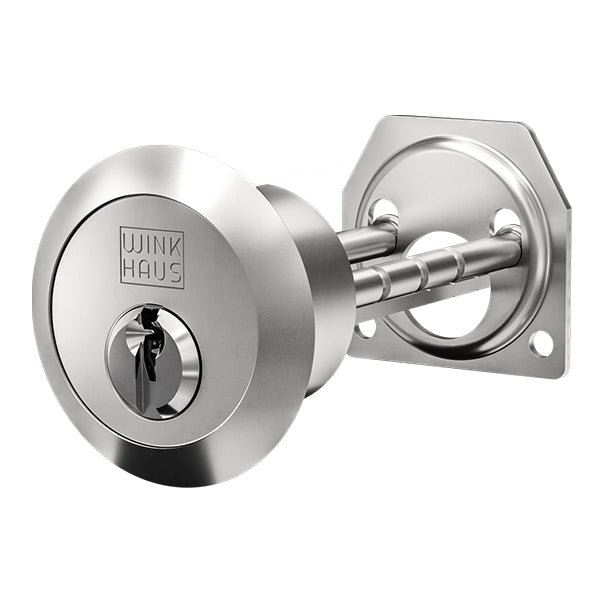

Außen-Zylinder für Kastenschlösser WINKHAUS keyTec AZ

Der WINKHAUS keyTec AZ Außen-Zylinder ist eine hochwertige Sicherheitslösung für Kastenzusatzschlösser. Entwickelt für höchste Ansprüche an Sicherheit, Zuverlässigkeit und Komfort, bietet dieser Zylinder effektiven Schutz vor Manipulation und unbefugtem Zugriff. Die beiliegende Sicherungskarte gewährleistet, dass Nachschlüssel nur gegen Vorlage dieser Karte gefertigt werden können, was zusätzliche Sicherheit bietet.

Sicherheitsmerkmale:

• Hochsicherheitsdesign: Effektiver Schutz vor Manipulation und unbefugtem Zugriff.

• Robuste Konstruktion: Hergestellt aus hochfestem Material für Langlebigkeit.

• Patentierte Sicherheitstechnologie: Schutz vor unautorisierten Schlüsselkopien.

• Einfache Installation: Benutzerfreundliches Design für schnelle Integration.

Technische Details:

• System: keyTec AZ

• Zylindertyp: Außen-Zylinder für Kastenschlösser

• Normen: DIN EN 1303, DIN 18252

• Material: Hochfestes Material

• Schließungen: Einzelschließung, Gleichschließung, Schließanlagen

• Lieferumfang: Zylinder, 3 Schlüssel, Sicherungskarte, Befestigungsschraube

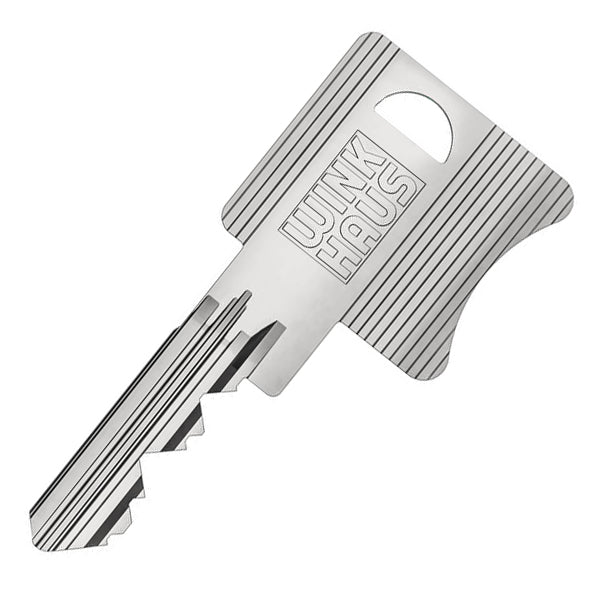

Schlüssel:

• 3 codierte Schlüssel im Lieferumfang enthalten

• Sicherungskarte zum Schutz vor unbefugter Vervielfältigung

• Weitere Schlüssel optional bestellbar

Lieferumfang:

• 1 × WINKHAUS keyTec AZ Außen-Zylinder (gewählte Länge)

• 3 × codierte Schlüssel

• 1 × Sicherungskarte

• 1 × Befestigungsschraube

Varianten:

• Zylinderlängen: von 30 mm bis 80 mm (jeweils in 5 mm-Schritten)

• Schließung: verschiedenschließend oder gleichschließend wählbar


Zubehör (optional erhältlich):

• Zusatzschlüssel (codiert, nur mit Sicherungskarte)

• WINKHAUS Schutzbeschläge mit Ziehschutz

• Zylinderschrauben in Sonderlängen

• Montagehilfe für präzisen Einbau

Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.


Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).
